18.07.2022
350

Электромонтаж – инструмент электромонтажника

Электромонтажник – это технически грамотный специалист, он должен хорошо знать электротехнику, основы физики, математики и черчения, так как ему приходится не только производить монтажные и ремонтные работы, но и читать принципиальные схемы и схемы соединений электроустановок, строительные и конструкторские чертежи. Он должен уметь работать с электрифицированным, пневматическим и даже пиротехническим инструментом. слесарные работы электромонтажник выполняет при сборке оборудования высокого напряжения. Специалисту этой профессии также необходимы основные сведения по химии, например, по работе с эпоксидными компаундами, полимерными материалами, газами (аргоном, кислородом, азотом, пропан-бутаном).

В строительстве и ремонтных работах заняты специалисты 400 различных профессий. Одна из них – профессия электромонтажника – объединяет 11 специальностей, в том числе: по силовым сетям и электрооборудованию; освещению и осветительным сетям; кабельным сетям; вторичным цепям; распределительным устройствам; электрическим машинам; аккумуляторным батареям; выпрямительным устройствам; сигнализации и блокировке; пусконаладочным работам. Кроме того, к этим специальностям относятся электромонтеры-линейщики по монтажу воздушных линий высокого напряжения и контактной сети.

Электромонтажные работы – это особая группа услуг, которая реализуется опытными электриками. Производство электромонтажных работ – это сложная процедура, процессы которой описаны различными стандартами и методическими указаниями.

В этой статье мы хотим описать набор инструментов электромонтажника, обеспечивающий основные потребности в том широком разнообразии работ, которые может производить электрик в повседневной практике.

Ручной инструмент

Набор ручного инструмента для выполнения электромонтажных работ достаточно типичен и предсказуем.

Набор диэлектрических отверток. Для того чтобы избежать поражения электрическим током, необходимо иметь комплект диэлектрических отверток. Рукоятка и стержень отвертки покрыты диэлектрическим составом (кроме самого жала). Таким образом снижается риск несчастного случая.

Лучше всего иметь полный комплект или наиболее востребованные крестовые и плоские отвертки. Приобретать надо отвертки известных фирм (wiha, wera, knipex, felo, heyco и др.). Ручки должны быть сделаны из хорошего диэлектрика, и должны стоять клеймы – «до 1000 В». Отвертки с намагниченными наконечниками существенно облегчают работу при выполнении некоторых операций, поэтому иметь их в наличии никогда не помешает.

Для монтажа в труднодоступных местах обязательно наличие в наборе отвертки с длинным жалом. Такие сложные места встречаются при монтаже щитов или шкафов, у которых большая внутренняя глубина, а крепежные отверстия расположены под неудобным углом. Некоторые модификации позволяют изменять угол закручивания, что очень удобно при монтаже в труднодоступных местах.

Для быстрого закручивания и откручивания шурупов и винтов можно воспользоваться шуруповертом. В настоящее время появились и электрические отвертки, которые похожи на обычные классические отвертки, но имеют несколько большие габариты.

Набор ключей. Необходим при выполнении различных соединений с помощью болтов с гайкой в щитовой или при другом монтаже.

Набор напильников и надфилей. В электромонтаже они всегда пригодятся в самых разнообразных случаях.

Клещи для снятия изоляции. При больших объемах электромонтажа помогают экономить время. Быстро зачищают концы проводников. Рационально использовать такое приспособление для съема изоляции на работах, где требуется зачистить относительно много проводов, – сборке больших щитов, потоковом монтаже фурнитуры (розетки, выключатели, светильники).

Набор стамесок. Электромонтаж не обходит стороной деревянные постройки, поэтому стамески понадобятся в любом случае.

Молоток. Лучше приобрести не один, а несколько, с различной массой и желательно с металлической электроизолированной рукояткой.

Рулетка – основной инструмент в любом деле, и в электромонтажных работах не обходится без замера. Она должна быть надежной, с плавно вращающимся диском.

Монтажный нож. Является необходимым инструментом в арсенале электромонтажника. Специфика работы требует, чтобы нож имел изолированную ручку. Часто электромонтажнику приходится работать не одним, а несколькими различными ножами – каждый для своих целей.

Пассатижи, кусачки (бокорезы), круглогубцы и т.п.

Так же как и с отвертками, здесь одна общая и самая большая проблема – недостаточная твердость рабочих поверхностей у дешевых китайских изделий. Показатели твердости таких ножей едва достигают 47–50 единиц по Роквеллу (HRC).

Другой недостаток – неудобные пластиковые или резиновые рукоятки, которые плохо держатся на инструменте, и через некоторое время начинают сползать с металлических ручек. Чаще всего такие проблемы возникают с дешевыми инструментами, которые выдаются за продукцию известных западных или восточных производителей или стран.

Зубило, скарпель (скарпель – это большое зубило). Основное назначение – штробление борозд, выдалбливание отверстий в стенах, срубание ржавых гаек и болтов, в некоторых случаях пробивание сквозных отверстий в стенах для прокладки проводов и кабелей. Рабочая кромка зубила должна иметь достаточную твердость (55–57 HRC) и высокую ударную вязкость – для предотвращения сколов кромки.

Клещи для опрессовки проводов, а также клещи для обжима кабельных гильз дополняют функции пассатижей, упрощая и ускоряя ряд действий. Не все операции можно выполнить при помощи плоскогубцев, поэтому и существуют различные обжимные клещи.

Клещи для обжимки витой пары – этот инструмент необходим для опрессовки жил витой пары в наконечнике для подключения к компьютеру или к другим электронным устройствам. Современному электромонтажнику часто приходится прокладывать не только силовую электропроводку, но и нередко проводить слаботочную. Именно с помощью обжимных клещей можно, например, подключить к Интернету компьютер через специальный разъем (RJ-45), который запрессовывается с кабелем «витая пара».

Пробойник – необходим для пробивания отверстий в листовом железе, а также может использоваться в качестве керна для разметки отверстий под сверление.

Ножовка по металлу применяется при резке массивного кабеля и для выполнения других работ.

Штангенциркуль или микрометр используется для замера толщины или диаметра проводников.

Кувалда помогает пробить отверстие или забить штырь заземляющего устройства.

Лазерный уровень поможет обозначить ровные линии – вертикально и горизонтально.

Лазерная рулетка (дальномер). Позволяет измерять расстояния, площади и объемы с большой точностью при помощи лазерного луча.

Лазерный уровень (нивелир). Автоматически выравнивается горизонтально полу и проецирует сетку из лазерных лучей на стены или другую рабочую поверхность. Использование уровня позволяет не тратить время на разметку поверхностей вспомогательными линиями, выровненными в горизонтальной или вертикальной плоскости, а сразу приступить к сверлению, бурению или резке штроб, пользуясь линиями, спроецированными лазерным уровнем на стены и потолок.

Люксметр. Применяется при монтаже систем освещения и служит для измерения освещенности в заданной точке помещения.

Электроинструмент

Среди инструментов для выполнения электромонтажа электрический инструмент является одним из самых необходимых.

Это связано с тем, что в ходе монтажных работ требуется выполнять большое количество операций, которые при использовании ручного инструмента займут необоснованно много времени, например, выдалбливание отверстий в бетоне с помощью скарпели (зубила) и молотка.

Самым ходовым и необходимым инструментом, безусловно, является электрический перфоратор, позволяющий сэкономить время и выполнить подавляющее большинство черновых работ. Основные трудоемкие операции, которые приходится делать этим инструментом:
сверление отверстий для крепежа при прокладке проводов и кабелей;
сверление отверстий для установочных и распаячных коробок;
сверление проходных отверстий через стены;
выдалбливание канавок (штроб);
подготовка ниши в стене для квартирного щитка.

Хороший перфоратор может быть оснащен переходным патроном и различными насадками. Переходной патрон позволяет использовать перфоратор в качестве дрели, а насадки расширяют область применения перфоратора и делают его чуть более универсальным инструментом.

Угловая шлифовальная машина. Следующим необходимым инструментом является УШМ (угловая шлифовальная машина) или по-простому – «болгарка». При электромонтажных работах она используется в основном как режущий (отрезной) инструмент – порезать по размеру уголки для заземлителей и т.д. Широко применяется «болгарка» при резке штроб под кабель – для этих целей желательно приобрести специальный круг.

Среди других электроинструментов, которые могут понадобиться, можно упомянуть обыкновенную электрическую дрель и шуруповерт. Они могут быть взаимозаменяемы – дрель легко превратить в шуруповерт, и наоборот.

Измерительные приборы

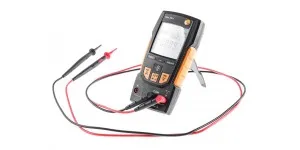

Мультиметр. Измерительный прибор, включающий в себя амперметр, вольтметр и омметр (иногда и другие возможности) одновременно. Для профессионального электромонтажника мультиметр является незаменимым прибором, поскольку позволяет находить обрыв цепи или выявлять наличие напряжения.

Токоизмерительные клещи – это специализированный прибор, вариант мультиметра. С его помощью удобно снимать показания токовых нагрузок с проводов и кабелей.

Их показания могут дать информацию о наличии перекосов в сети, а также определить неисправность элементов или приборов по отсутствию тока в измеряемом участке электрической цепи.

Мегаомметр применяется, как правило, на заключительном этапе электромонтажных работ. Этим прибором измеряется сопротивление изоляции на пробой. Измерение сопротивления изоляции является обязательным требованием ряда нормативно-технических документов, которые регламентируют электробезопасность.

Все эти измерительные приборы для электрика являются необходимыми, без них невозможны качественный электромонтаж, а также обслуживание действующих сетей и аппаратов.

В последнее время получили распространение измерители напряжения, которые помогут узнать не только о наличии напряжения, но и укажут на индикаторе его значение от 160 В до 400 В.

Фазный индикатор, работа которого основана на протекании емкостного тока через неоновую лампу. Последовательно с лампой включается резистор (около 1 Мом), служащий для ограничения тока неоновой лампы. При пользовании индикатором значение тока, протекающего через тело человека, составляет доли миллиампер и не представляет никакой опасности.

Недостатки индикатора:
сложно отличить нейтральный (нулевой) провод, имеющий обрыв, от фазного провода;
нельзя определить принадлежность проводов к одной или разным фазам;
ненадежность конструкции.

Вспомогательные приспособления и дополнительное оснащение

Промышленный пылесос. При штроблении промышленный пылесос может подсоединяться к специальному выводу штробореза, что позволяет удалять любую образующуюся пыль.

Строительный фен. Служит для нагрева выбранных участков рабочей поверхности до 300–500 °С. Часто применяется при выполнении работ с термоусаживаемыми материалами: как заменитель изоленты, для усадки термоусаживаемых кабельных муфт, восстановления изоляции поврежденных проводов и т. д.

Налобный фонарь. Чтобы лучше видеть некоторые участки работ следует иметь при себе налобный фонарь, желательно с регулировкой яркости света. В последнее время получили распространение фонари с мощными светодиодами.

Наколенники. Наколенники защищают колени при длительной работе в неудобном положении на жесткой, грубой, холодной или мокрой поверхности. Как правило, оснащаются гелевыми вставками, обеспечивающими дополнительную мягкость и комфорт.

При наличии средств можно приобрести аппарат для сварки электрических проводов. Не исключено, что придется иметь дело с нарезанием резьбы. В большинстве случаев нарезать приходится внутреннюю резьбу и для этого понадобятся метчики, вороток для метчиков, а также сверла по металлу.

Наконец, необходимо иметь в наличии некоторый запас изоленты – как ПВХ, так и х/б. Изолента очень часто используется не по прямому назначению – например, при отключении кабеля ею очень удобно метить концы, чтобы потом не ошибиться при подключении. Желательно иметь изоленту фазных цветов – желтую (фаза А), зеленую (фаза B) и красную (фаза C).

Также необходим силовой удлинитель. Желательно иметь в арсенале легкую лестницу-стремянку.

Пояс электромонтажника. Часто электромонтажнику приходится выполнять работу оперативно и к тому же на высоте. На поиск необходимого инструмента требовалось бы немало времени, нервов и сил. Отличный выход – электромонтажный пояс электрика для инструментов. Пояс имеет достаточно много различных по размеру карманов и петель, в которые можно поместить весь необходимый инструмент. У каждого инструмента должно быть свое место, так руки «запомнят» и будут автоматически извлекать и класть инструмент в свое предназначенное место.

Подсумок для шуруповерта облегчает работу электромонтажника. Порой происходит череда смены деятельности: сначала нужно что-то прикрутить с помощью шуруповерта, затем свободными руками произвести другие действия.

Одежда – немаловажный аспект

Трудно представить себе работу электрика без специальной защитной одежды – рабочего комбинезона из хлопка и диэлектрических перчаток, а также обуви. При сложных и опасных работах электрик обязан дополнительно облачиться в специальную резиновую обувь, поликарбонатную каску и плотные перчатки из кевлара – особого материала, не подверженного горению.

Диэлектрические перчатки бывают двух видов: выдерживающие напряжение до 1000 В; от 1000 В и выше. Их размер подбирается с учетом того, что электрик наденет на руки еще одни перчатки из тонкого хлопка, а его рабочая куртка, вернее, рукава от нее, должны поместиться в раструбы.

Обувь для электриков – это особая категория обуви, в которой нельзя применять металлическую фурнитуру и гвозди для крепления подошвы. Сапоги, туфли и ботинки шьют из натуральной кожи, а для обработки швов используют только термостойкие нити. Все вставки выполняют из поликарбоната. Только такая обувь может гарантировать безопасное выполнение работ. В случае отсутствия подобных ботинок можно использовать обычные резиновые сапоги.

Текст: Евгений Серый
